PPP Multilink : Agrégation de liaisons sérielles PPP

CAB-SS-2626X-6-500x500Cela faisait bien longtemps que je n’avais plus posté de nouveau contenu, mais avec l’arrivée de la nouvelle CCNA, de nouveaux sujets apparaissent et me donnent donc de nouvelles idées d’articles…

Parmi les nouveaux sujets de la CCNAv3 … ou du nouvel examen ICND2 (200-105) se trouve la configuration d’agrégation de liens sériels PPP, aussi connu sous le nom de PPP Multilink.

A l’instar des Etherchannel en Ethernet, le PPP Multilink permet de regrouper virtuellement plusieurs liaisons sérielles en une seule interface virtuelle avec pour principaux objectifs l’augmentation de bande passante et la gestion de la redondance.

Lire la suite ›

Posted in CCNA - ICND2, Certifications, Cisco, La pratique, La pratique, Les réseaux, Routing
Tags: , , , , , , , , ,

VLAN Access-List (VACL)

cisco-catalyst-2950-switchLes ACLs (Access Control Lists) traditionnelles, aussi parfois appelées RACL (Router-based ACL) nous permettent de filtrer du trafic qui passe d’un réseau à un autre, donc dans le cas de VLANs, … le trafic qui est routé d’un VLAN à l’autre. En aucun cas celles-ci ne permettent de filtrer le trafic qui circule au sein d’un VLAN. Pourtant … c’est faisable…

Pour cela on fait appel aux VACLs (Vlan Access Control List), celles-ci, une fois appliquées à un VLAN vont nous permettre d’autoriser ou non la propagation d’une trame et même éventuellement de contrecarrer la logique de commutation du switch en redirigeant celle-ci vers une interface spécifique.

Voici comment configurer ces VACLs…

Lire la suite ›

Posted in CCNP R&S, CCNP Switch, Certifications, Cisco, La pratique, Switching
Tags: , , , , ,

Authentification 802.1X sur un réseau Ethernet (Port-Based Authentication) – WS-C2950 vs WS-C3750

cisco-catalyst-2950-switchSur tout bon switch  qui se respecte il est possible de configurer de l’authentification des clients afin de sécuriser la connectivité au réseau. Pour faire simple, lorsqu’une machine est connectée au réseau (physique), le switch attend une authentification de la part de l’utilisateur (ou de la machine) avant que l’interface ne devienne fonctionnelle.

Pour arriver à ça, on utilise d’une part les fonctionnalités AAA (Authentication, Authorization & Accounting) des switches ansi qu’un protocole de communication, soit TACACS+(propriétaire Cisco) soit Radius avec extensions EAP (protocole standard). Cette méthode porte le doux nom de IEEE 802.1x … ou … pour les intimes … Dot1x 😉

Bien que le principe de configuration soit assez simple, il s’avère généralement assez délicat à mettre en oeuvre et ce principalement en raison des différentes implémentations du protocole Radius chez les différents fabricants. Voici un petit retour d’expérience personnelle, moyennant quelques explications sur la configuration…

Lire la suite ›

Posted in CCNP R&S, CCNP Switch, Certifications, Cisco, La pratique, Switching
Tags: , , , , , ,

(S)NTP – Synchronisation d’horloge et configuration de l’heure d’été

backtothefuture_2261121bMême si dans bien des cas l’heure donnée par l’horloge du switch ou du routeur importe peu (du moins jusqu’au jour où on aurait aimé qu’elle soit correcte), il peut être utile, voire indispensable de s’assurer que tout le monde est à la bonne heure.

Il y a deux grandes méthodes:

  • Configurer l’heure manuellement … autrement dit, la mauvaise méthode.
  • Synchroniser l’heure sur une horloge de référence … la bonne solution.

Reste à voir ce qui doit être défini pour que tout cela fonctionne…

Lire la suite ›

Posted in CCNP R&S, CCNP Switch, Cisco, La pratique
Tags: , , , , ,

Diagnostic du câblage depuis un switch Cisco

cisco-catalyst-2950-switchSi vous suspectez un problème de câblage entre deux équipements dont un Switch Cisco, il se peut que celui-ci vous permette de le diagnostiquer.
En effet, beaucoup de modèles récents disposent d’un mécanisme appelé « Time-Domain Reflectometer », qui permet de vérifier le bon fonctionnement du câble et éventuellement en cas de problème de situer approximativement le défaut d’un point de vue de sa longueur.

Voici comment procéder…

Lire la suite ›

Posted in Cisco, La pratique, Switching
Tags: , , , , , , , , ,

LLDP (Link Layer Discovery Protocol)

LLDP est un protocole standardisé (IEEE 802.1AB) de découverte de réseau ayant pour vocation de supplenter la multitudes de protocoles propriétaires du même type (Cisco Discovery Protocol, Nortel Discovery Protocol, …) et ainsi de permettre aux équipements de différents fabriquants de se découvrir mutuellement.

Introduction

LLDP est défini par le standard IEEE 802.1AB. Il s’agit d’un protocole de la couche liaison de données du modèle OSI (protocole de niveau 2). Ce qui signifie que LLDP est directement véhiculé dans une trame. Il est conçu pour fonctionner sur les réseaux de type IEEE 802 (Ethernet, …). Comme pour CDP il s’agit d’une simple émission de messages à interval régulier (Ce n’est pas une communication bidirectionnelle).

Les messages LLDP portent le doux nom de LLDPDU. Chacun de ces message est composé d’une suite de structures appellées TLV (Type-Length-Value) servant à contenir les informations.
Les LLDPDU sont envoyés à une adresse MAC destination spéciale qui n’est pas forwardée par les switches (0180.c200.000e, 0180.c200,0003 ou 0180.c200.0000), ce qui signifie que, à l’instar de CDP, LLDP sert à communiquer au travers d’un lien uniquement. D’équipement à équipement.
LLDP possède son propre EtherType (0x88CC) qui est donc indiqué dans le champs « Type » de la trame Ethernet.

Lire la suite ›

Posted in CCNP R&S, CCNP Switch, Certifications, Cisco, La pratique, La théorie, Switching
Tags: , , , , , , , ,

Décodage d’un mot de passe de type 7

document-decryptLorsque le « service password-encryption » est activé sur un routeur ou un switch, les mots de passe configurés sont alors encodés à l’aide d’un algorithme de hashage de telle sorte qu’ils soient « masqués ». La particularité de l’algorithme utilisé, c’est qu’il est réversible. Il existe une multitude d’utilitaires afin de décoder ces mots de passe, mais il est également possible de le faire directement sur un équipement Cisco…

Lire la suite ›

Posted in Cisco, La pratique
Tags: , , , , , , ,

Un peu de sécurité pour nos routeurs…

c2811Ce n’est pas toujours clair, ni même évident à détecter, mais nos routeurs préférés ont parfois une multitude de services actifs qui peuvent potentiellement devenir des failles de sécurités. Voici donc quelques explications concernant certains services, et aussi comment les activer/désactiver le cas échéant…

Lire la suite ›

Posted in Cisco, La pratique, Routing
Tags: , , , , , , , , , ,

Hôtes virtuels pour labo Cisco réel … suite et fin

Dans l’article précédent j’expliquais la manière dont j’ai enrichi mon labo Cisco de quelques machines virtuelles afin de pouvoir faire « vivre » les topologies de configuration. Après quelques tests il s’est avéré que quelques améliorations étaient encore nécessaires…

Comme le principe général fonctionnait bien (voir article précédent), j’ai entrepris de multiplier les machines virtuelles afin de pouvoir commencer à en profiter. Pour tester le tout, j’ai raccordé le tout à un switch (un c3750 pour l’histoire) afin de m’assurer que tout se passait comme prévu.

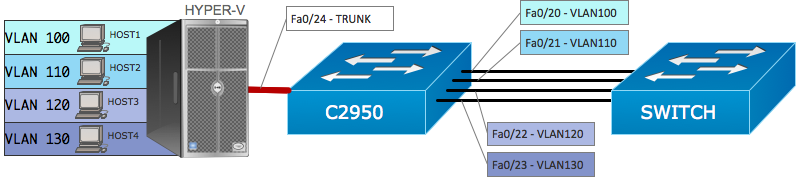

vhosts2

Et en effet, je pouvais déjà associer une machine virtuelle à une interface physique du switch et donc la brancher physiquement où je le souhaitais dans une topologie.

Toutefois en y regardant de plus près, un détail m’ennuyait… sur le switch de topologie (renseigné « SWITCH » dans le schéma) la table d’adresse MAC m’indiquait deux entrées… l’une étant celle de la machine virtuelle et l’autre une des adresses MAC utilisées par le C2950.

Lire la suite ›

Posted in Cisco, La pratique
Tags: , , , , , , , , , , , , ,

Hôtes virtuels pour labo Cisco réel…

Derrière ce titre on ne peut plus flou se cache la solution que j’ai mise en place pour ajouter diverses machines (clients/serveurs/…) à mon labo Cisco personnel.

Alors que mon rack commence à devenir un peu étroit, je cherchais un moyen économe et efficace pour ajouter divers clients/serveurs aux topologies sans devoir d’une part investir dans du matériel en plus, et d’autre part en évitant d’encore accroître l’encombrement de mon labo.

Et si la solution résidait dans le non respect des bonnes pratiques ? Et si pour une fois on faisait abstraction des grands principes qu’on nous fait digérer pour les certifications ? Lire la suite ›

Posted in Cisco, La pratique
Tags: , , , , , , , , ,
