GNS3 – Policy Based Routing lab

Il y a quelque mois de cela, j’avais publié un premier lab GNS3 concernant EIGRP. Voici le second. Cette fois-ci, il s’agit d’une topologie plus modeste, dont le but principal est de mettre en place une configuration PBR (Policy based routing).

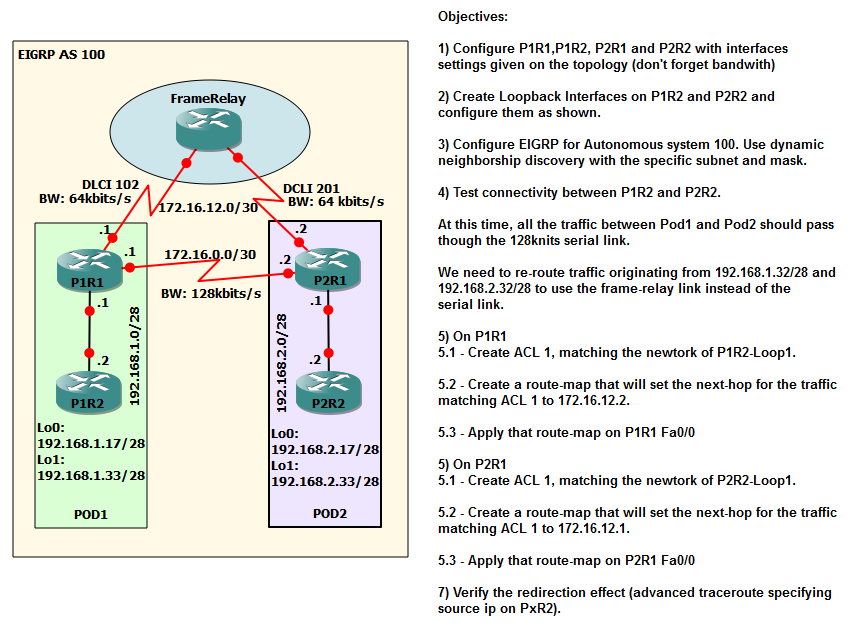

La topologie

Comme vous pourrez le constater, il s’agit de la topologie que j’ai utilisée dans cet article où je détaillais la configuration de ce lab.

Objectif du lab

  • Configurer P1R1, P1R2, P2R1 et P2R2 selon les informations données dans la topologie.
  • Configurer les routeurs pour fonctionner avec EIGRP dans l’AS 100
  • Configurer le Policy-Based-Routing de sorte que le trafic venant des réseaux des interfaces Loopback1 de P1R2 et P2R2 utilise la liaison Frame-Relay entre les deux Pods plutôt que la liaison sérielle.

Les fichiers

  • Configuration de base: ICI
  • Configuration complète: ICI

IOS utilisé pour ce lab: c2691-advipservicesk9-mz.124-15.T12.bin.unpacked (version décompressée).

Les instructions sont rédigées en anglais, de sorte à pouvoir en faire profiter un maximum de gens.

VN:F [1.9.22_1171]
Rating: 10.0/10 (1 vote cast)
GNS3 - Policy Based Routing lab, 10.0 out of 10 based on 1 rating
Posted in CCNP R&S, CCNP Routing, Certifications, Cisco, GNS3, Routing
Tags: , , , , ,
