Do It Yourself – Monter soi-même un rack 19″ …

20/07/2010 Steve De Jongh Commenter Allez aux commentaires

Lorsqu’on acquiert du matériel réseau, et plus particulièrement des switch et routeurs, il devient vite difficile de les organiser proprement. D’où l’utilité de les monter dans un rack … Cependant pour un rack, que ce soit un modèle type squelette ou encore plus dans le cas d’un modèle armoire, les prix sont parfois hors budget.

Pourquoi ne pas se retrousser les manches, et s’en fabriquer un soi-même pour un prix qui ne dépassera pas les 60€ ?

Dans cet article je vous présente ce que j’ai moi même mis en place en fonction de mes propres besoins…

Le matériel

Avant de commencer, je tiens à saluer les esprits inventifs qui ont eu la bonne idée de détourner du mobilier Ikea de son utilitisation normale… ( http://ikeahacker.blogspot.com/2010/01/lack-rack-hack.html ). Comme vous pouvez le voir en suivant ce lien, un simple table basse devient un rack à partir d moment où on y fixe du matériel.

Il existe dans la gamme Ikea un modèle de table tout particulier … de la série « LACK ». Cette table a pour particularité d’avoir des dimensions qui correspondent quasi parfaitement aux standards des racks 19″. Il suffit d’insérer le matériel entre les pattes de la table et de les y fixer … et le tour est joué.

Partant de là, je me suis dit qu’il suffisait d’étendre ce principe et de l’adapter selon mes besoins, à savoir:

Une douzaine d’appareils à y placer
Des routers Cisco série 2600/2600XM qui ont l’inconvénient d’être ventilé par le dessous, et qui demandent donc d’être espacés les un des autres.
etc.

Afin d’avoir un peu d’espace, j’ai décidé de partir sur une base de 3 tables basses LACK, que je superposerai, fixerai entre-elles et où je placerai des sortes de glissières afin d’y poser les routeurs et des les écarter quelque peu les uns des autres.

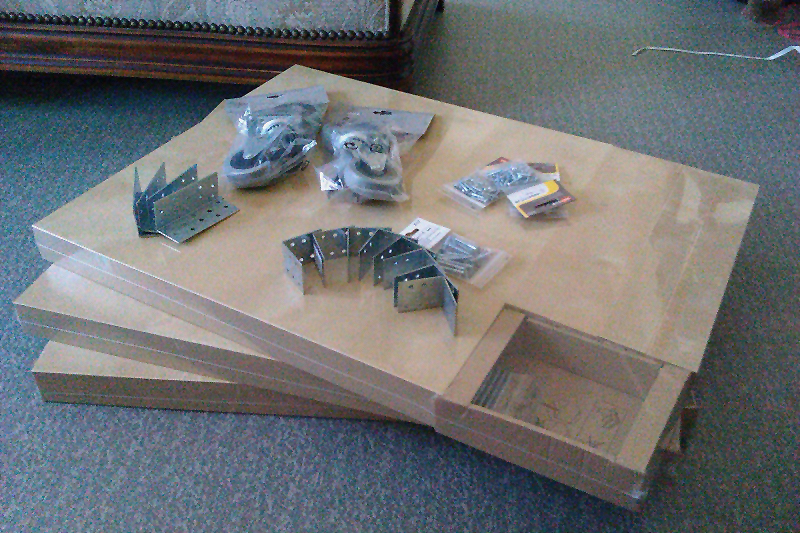

On a donc ici:

3 tables basses LACK
4 cornières d’angle
8 équerres (dont 4 se sont révélées superflues)
4 roulettes munies d’un système de blocage
un bon paquets de vis à bois
Des rails (1,5cm de largex1,5m de long qui servent à la base à la fixations de consoles murales)

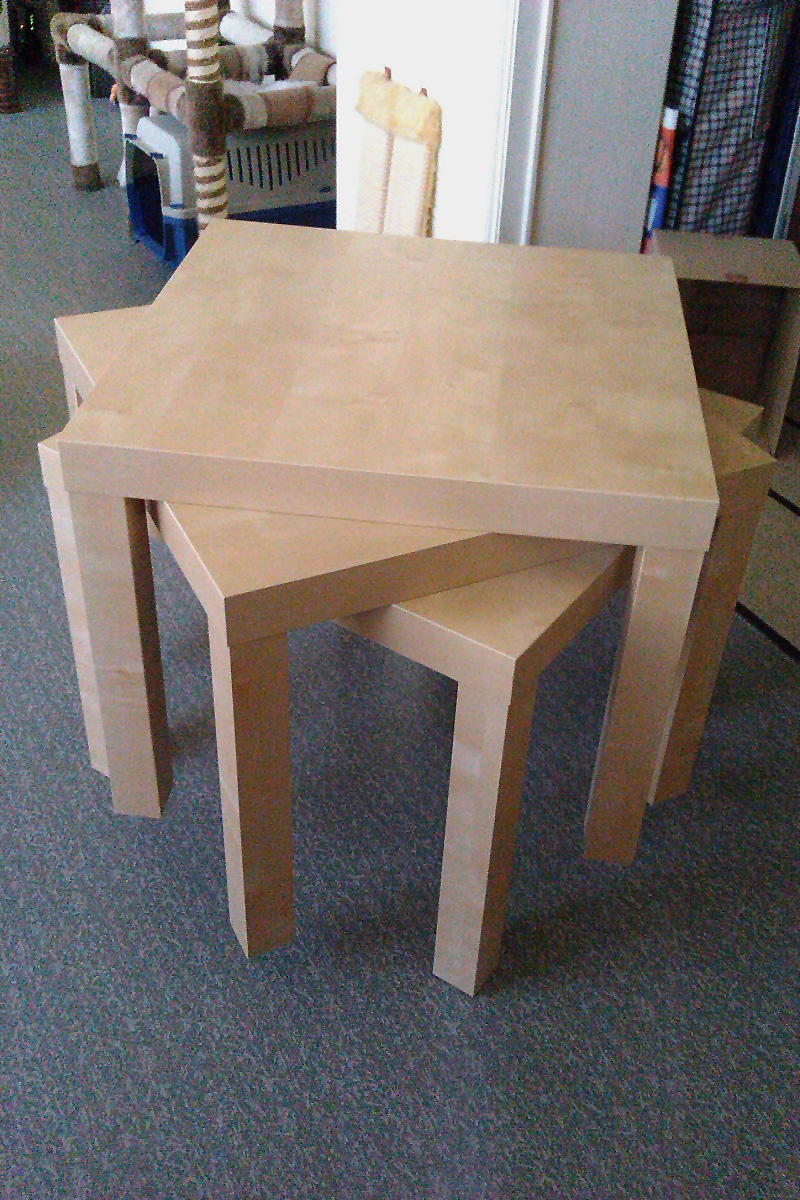

Première étape, le montage des tables

Rien de plus simple … 1 grand planche, 4 pieds et 4 vis … pas la peine d’en dire plus. A ce Stade on est loin du rack n’est-ce pas ?

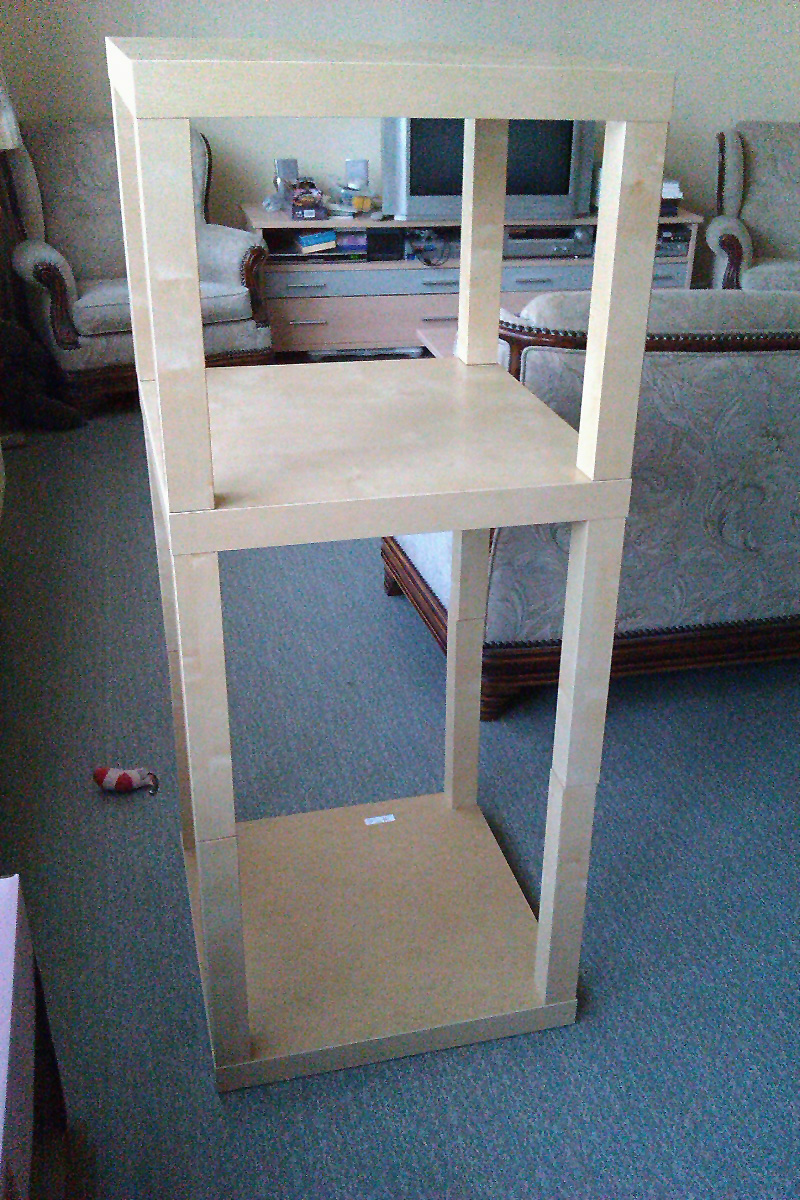

Deuxième étape, présenter les tables

Ici les trois tables sont uniquement posées les unes sur les autres afin de vérifier qu’il n’y a pas de mauvaise surprise. Ca donne déjà une idée de l’aspect final … mais on en est encore très loin.

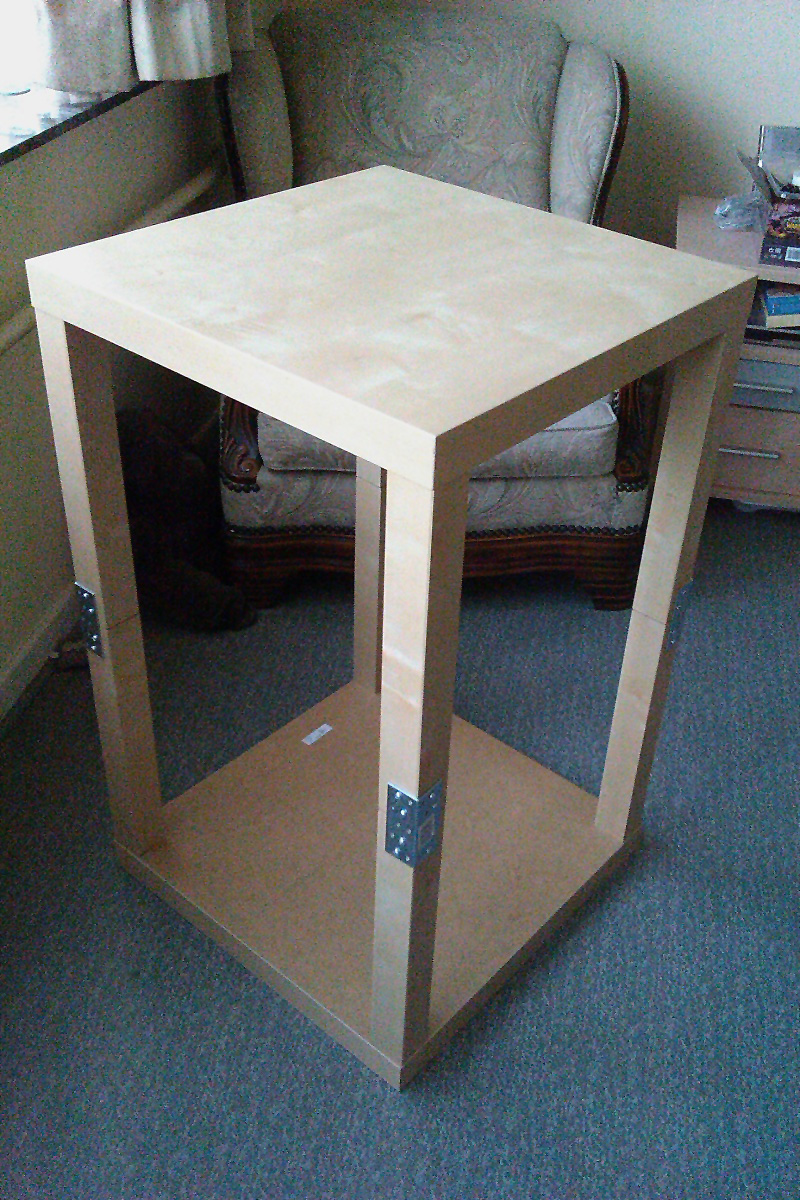

Troisième étape, fixer les deux tables inférieures

Ici on utilise les cornières d’angle pour fixer les pattes des deux tables inférieurs. J’ai choisi de les appliquer à l’extérieur afin d’éviter une perte d’espace. L’épaisseur des équerres empêcherait d’insérer un appareils si on les place à l’intérieur.

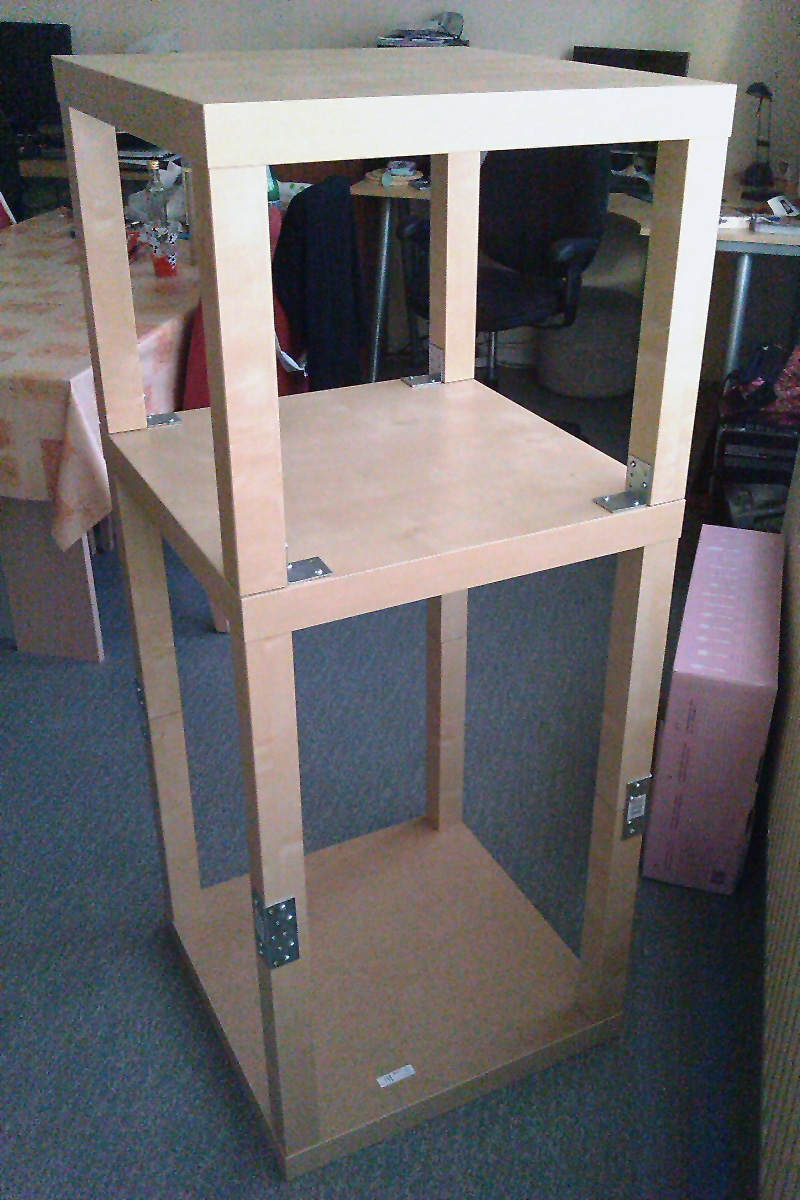

Quatrième étape, fixer la table supérieure

On fixe la troisième table sur le dessus du montage à l’aide des équerres.

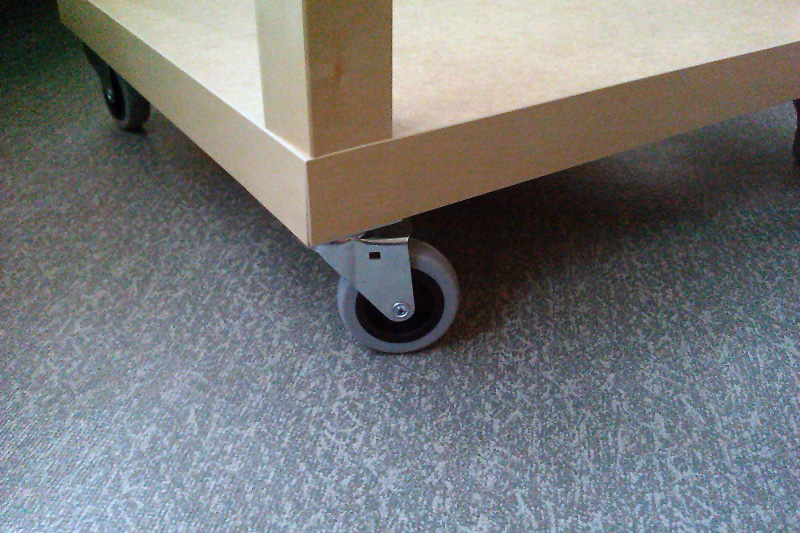

Cinquième étape, les roulettes

Les roulettes sont fixées aux quatre coins de la partie inférieure du montage à l’aide de 4 vis chacune.

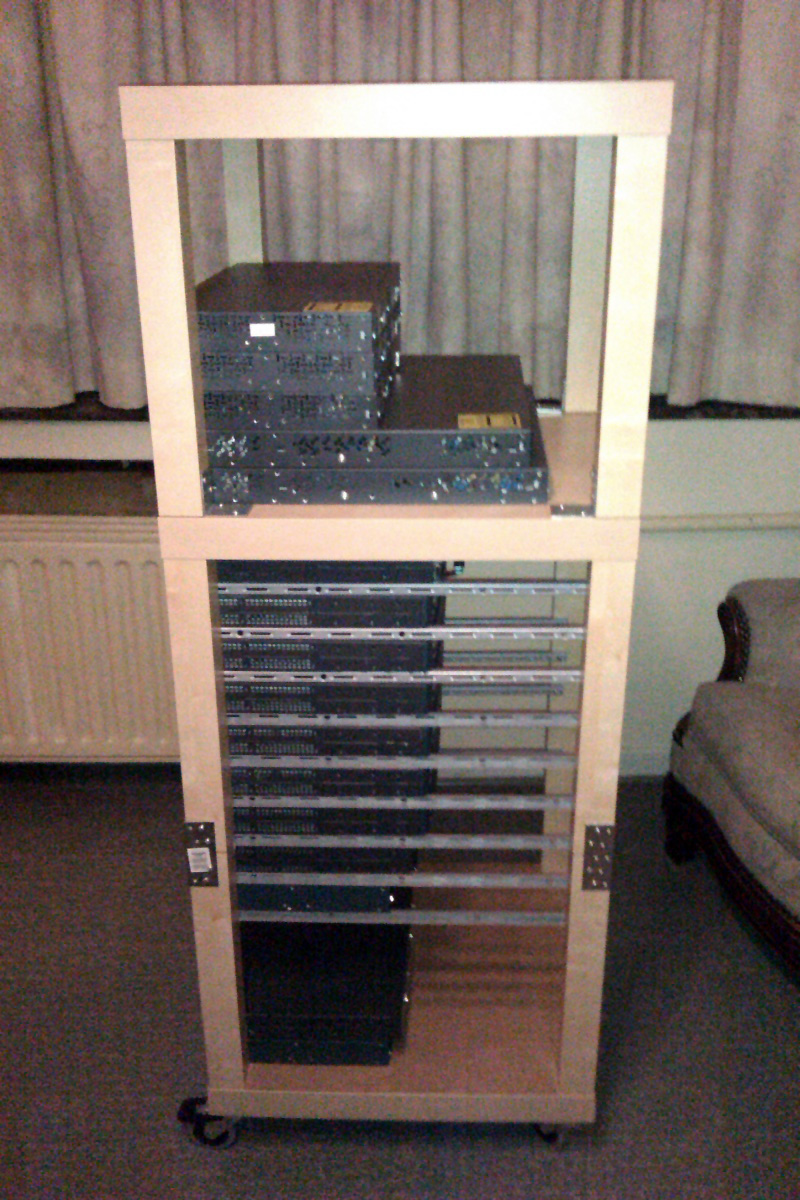

Sixème étape, les glissières

On fixe maintenant les glissières qui supporteront les routeurs ( Cisco 2600 et 2600XM ). Pour cela je suis parti du principe que l’épaisseur de la glissière (ici 1,5cm) était suffisant pour l’aération. Un routeur fait à peu de chose près 4,5cm de haut … j’ai donc un écartement de 6cm d’axe en axe entre les glissières.

Elles sont fixées aux extrémités à l’aide d’une vis à bois directement dans le flanc de la patte. Le poids d’un routeur n’est pas énorme ça fonctionne donc bien.

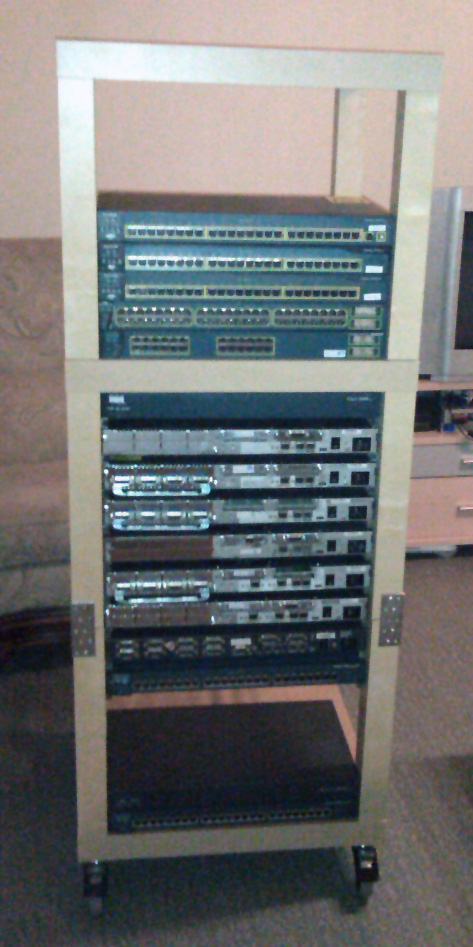

Le travail est fini … voici le résultat

A noter que je n’ai pas encore fixé les appareils sur les montants avant … ce sera chose fait dès que j’aurai reçu les pattes de fixations Au total … il m’aura fallu à peu près 2h30 de travail, le plus délicat étant la pose des glissières.
